Relevé de charpente métallique par scan 3D : sécuriser un projet de réhabilitation à Annemasse
Lieu
Annemasse (74)
Type de bâtiment
Bâtiment commerciaux
Description
Dans les projets de réhabilitation, la connaissance précise de l’existant conditionne la réussite des études techniques et des travaux.
À Annemasse, AJSCAN a été missionnée par Waltefaugle pour réaliser un relevé 3D complet de la charpente métallique existante dans le cadre de la transformation d’un bâtiment en magasin.
L’objectif était de fournir une base de travail fiable aux équipes de conception et aux ingénieurs en charge de la réhabilitation.
Une intervention basée sur le scan 3D de la charpente métallique
Un enjeu clé : fiabiliser les données de l’existant
Lorsqu’un bâtiment change d’usage, les hypothèses basées sur des plans anciens ou incomplets peuvent générer des risques importants :
-
incompatibilités structurelles,
-
reprises non anticipées,
-
aléas techniques en phase travaux.
La mission confiée par Waltefaugle visait à disposer de données mesurées, précises et exploitables, afin de sécuriser les études et d’accompagner la réhabilitation du bâtiment.
Une intervention basée sur le scan 3D de la charpente métallique
AJSCAN a réalisé un scan 3D détaillé de la charpente métallique, captant fidèlement la géométrie réelle de l’ouvrage, y compris les assemblages, portées et éventuelles déformations.
Chiffres clés de l’intervention
-
3 800 m² relevés
-
Scan 3D complet de la charpente métallique existante
-

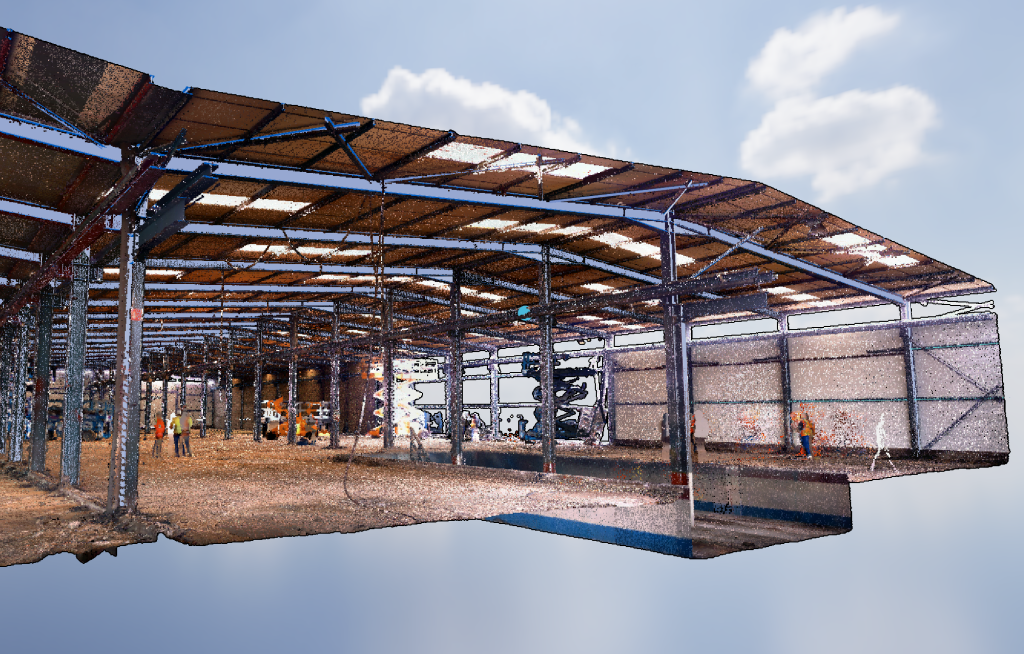

Nuage de points précis, servant de base aux études techniques
-
Support fiable pour la phase de réhabilitation
-
Client : Waltefaugle
Pourquoi le scan 3D est déterminant en réhabilitation
Le relevé 3D de l’existant offre des avantages décisifs dans les projets de transformation de bâtiments :
-
Anticipation des contraintes structurelles réelles
-
Réduction des incertitudes en phase conception
-
Limitation des aléas et adaptations en cours de chantier
-
Meilleure coordination entre les acteurs du projet
Grâce à la collaboration avec Waltefaugle, AJSCAN a pu fournir un livrable parfaitement aligné avec les besoins du maître d’ouvrage et des bureaux d’études.
Une base fiable pour accompagner la transformation du bâtiment
Dans ce projet à Annemasse, le relevé 3D de la charpente métallique a constitué une base de travail robuste pour engager les études de réhabilitation en toute sécurité.
Cette approche est particulièrement adaptée aux bâtiments industriels, commerciaux ou logistiques, dont la structure existante conditionne fortement les possibilités d’aménagement.
Le scan 3D appliqué aux charpentes métalliques est aujourd’hui un outil incontournable pour les projets de réhabilitation.
En fournissant des données mesurées, complètes et fiables, AJSCAN accompagne les maîtres d’ouvrage, bureaux d’études et entreprises dans la sécurisation technique de leurs projets, comme l’illustre ce projet réalisé pour Waltefaugle à Annemasse.
Un livrable 3D qui structure la réussite des études de réhabilitation
Le relevé 3D de la charpente métallique à Annemasse a constitué bien plus qu’une simple numérisation : il a servi de référence technique fiable pour l’ensemble des acteurs du projet.

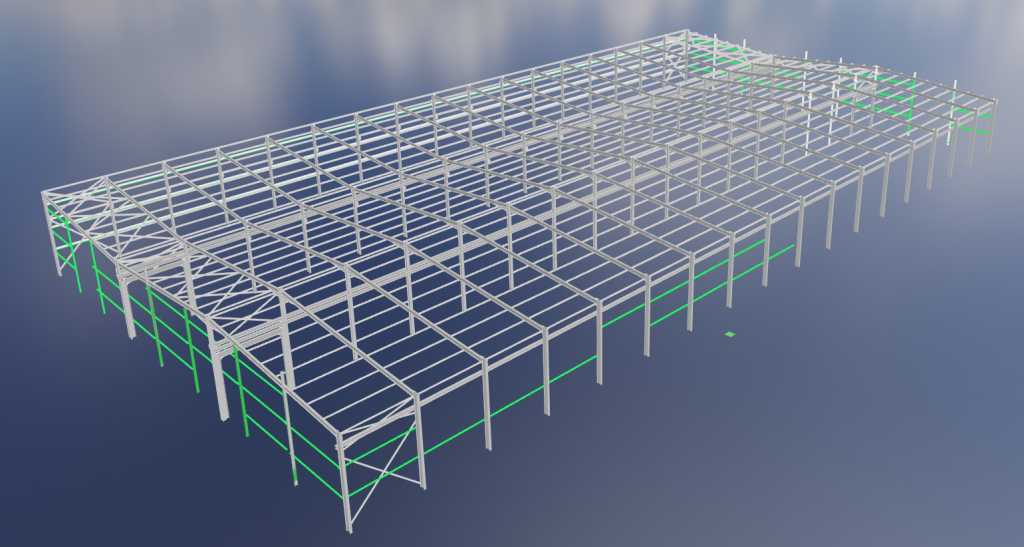

En capturant précisément la géométrie réelle de la structure existante (y compris les assemblages, portées et éventuelles déformations) AJSCAN a fourni un nuage de points exploitable immédiatement par les ingénieurs et bureaux d’études.
Ce livrable numérique a permis de fiabiliser les décisions en phase conception, d’anticiper les contraintes structurelles réelles et de réduire les incertitudes qui peuvent peser sur des projets de réhabilitation lorsque l’on s’appuie uniquement sur des plans anciens ou partiels. Grâce à ce modèle 3D, les équipes ont pu coordonner leurs interventions, limiter les adaptations en cours de chantier et mieux maîtriser les impacts techniques du changement d’usage du bâtiment.
